クーラー用リターン配管（ネタです）

良く頂く質問に「クーラーからのリターンはどこに戻した方が良いですか？」という物が御座います。

正直ショートサーキットだけ気を付ければ良いと考えていますので、「オーバーフローからのリターンが戻ってくる、濾過槽の第１槽に戻して下さい」とお答えしているのですが、本当は水槽に戻す方が良いに決まっているのです。

お盆で時間が有りましたので、水槽に戻す為の配管を作ってみました。

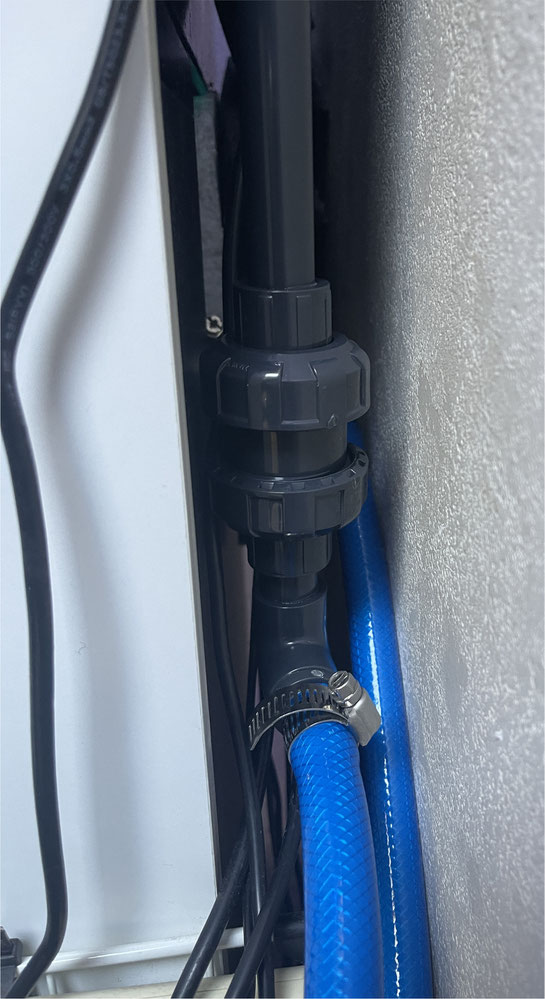

逆止弁組み込んでます

弊社実験水槽のクーラーは内径16mmホースでの接続になっていますので、コネクターは16mm用をセットしました。

直上に逆止弁を入れてますのでポンプ停止時に、この配管から水槽の水が逆流してくる事は有りません。

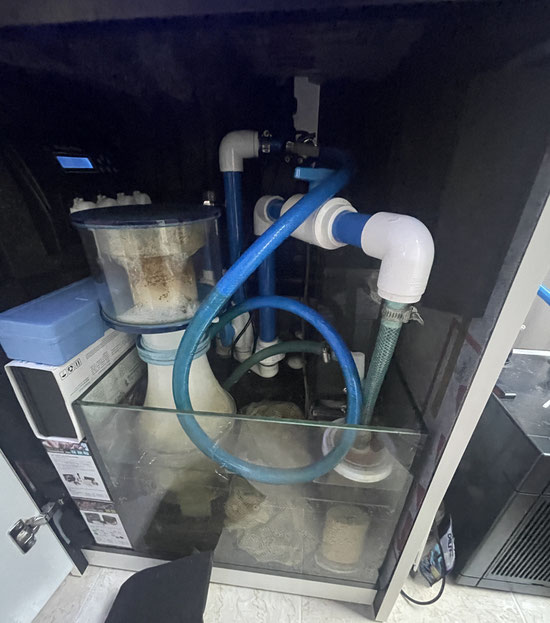

元々の様子

元々はクーラーへは配管に合わせた青のホース（内径16mm）で接続していました。

濾過槽の掃除時に使えるようにリターン側ホースは長めにしてました。普段はリターン配管の脇に挿していました。

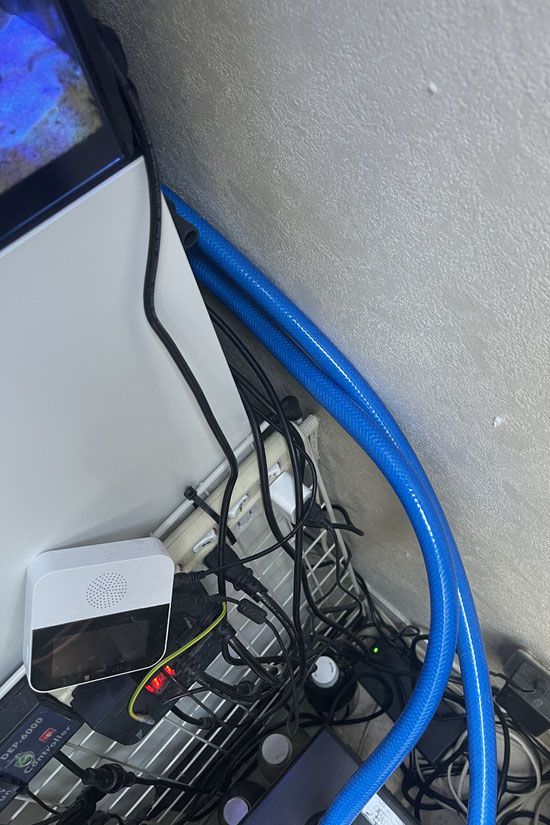

設置後の様子

難しい事は一切しておらず単純にホースバンドを使って繋いだだけです。

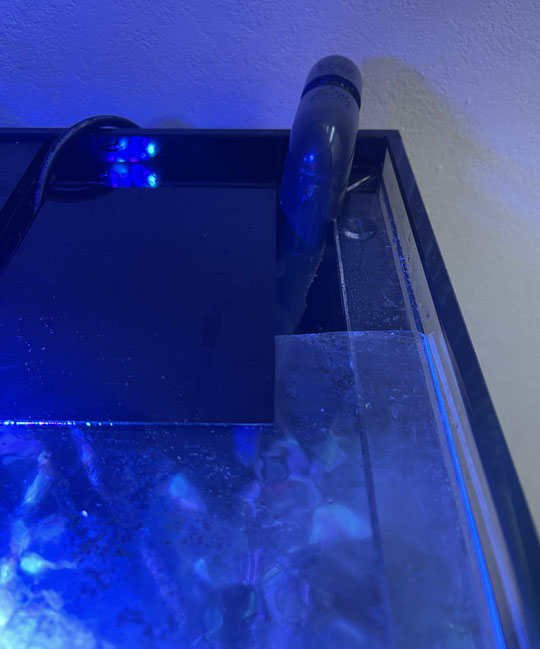

入水部は引っ掛けているだけです。

しっかり引っ掛かっているので地震時にも外れる事は無いと思います。

蒸発と飛び出し防止の為にガラスと塩ビで蓋をしています。

取敢えずは真っ直ぐにパイプを下ろしているだけですが、途中にエルボを入れて横吹き出しにしても良いと思います。

まだ実験なんで、真下吹き出しにしてます。

冷却面からも循環面からもメリット有ると思いますが、揚程が高くなる分流量が落ちますので、その辺はバランスを見ながらバルブ調整して頂ければ良いかと思います。

写真は海外企画DIN配管の黒色を使っていますが、国内のVP管でも同じ用に作るのはとても簡単です。

※VP13管を使えば内径16mmでも19mmのホースでもどちらも差し込む事が出来ると思います。

気になる方は是非作ってみてください。
