オーバーフローBOX取扱開始しました

Twitterで少し呟いただけで十数台売れました。



国内でもDIYでサイドフロー水槽を使用したいという方大勢いらっしゃるのですね。



ビックリしたのですが、折角ですので恒常的取扱製品と出来るようメーカーと交渉して販売をスタートさせました。

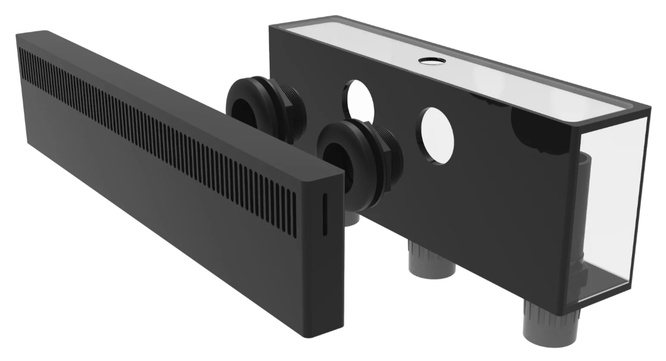

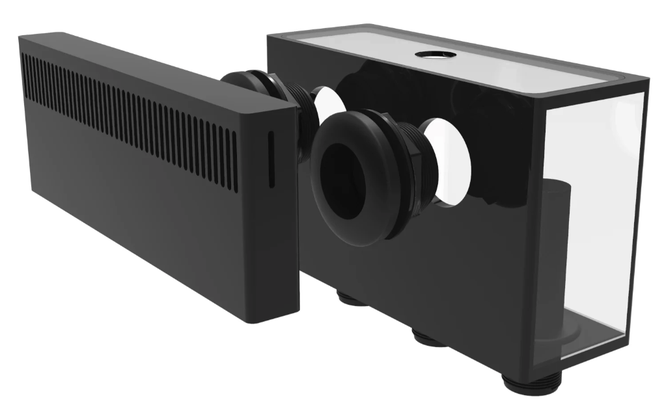

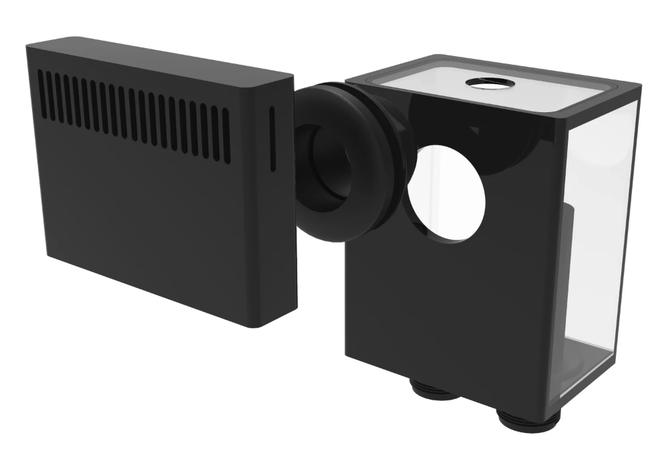

【特徴】

  • 水槽に穴を開ける時に参考になるゲージ付属
  • ホールソー(先端部)付属
  • BOXには蓋が付いていますので落水音が抑えられます
  • 配管セットした後でもインナーボックスを取り外し出来ますので、スリットが汚れても簡単に掃除が可能
  • 薄型インナーボックス採用の為、水槽内部を大きく使用可能
  • バルクヘッドを変える事で国内配管を使用可能
  • 水槽内部にオーバーフロー管が無い為、景観を損ねません

※スペック表クリックして拡大します

600GPH

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

1200GPH

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

2000GPH

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

海外製品をそのまま輸入しても知恵が無いので、色々情報共有させて頂きます。



600GPHの事例です

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

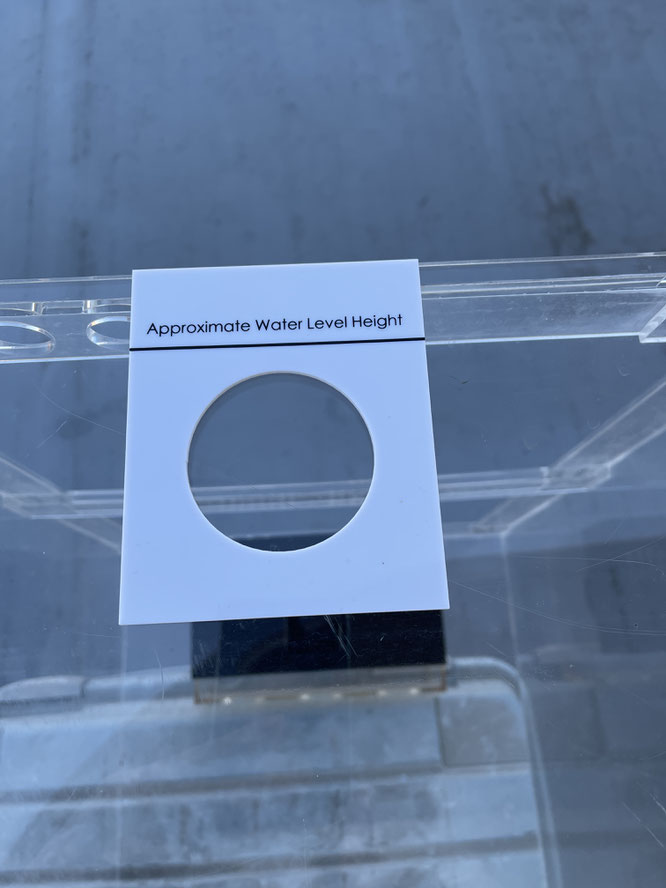

穴あけ参考になるゲージが付属されています。

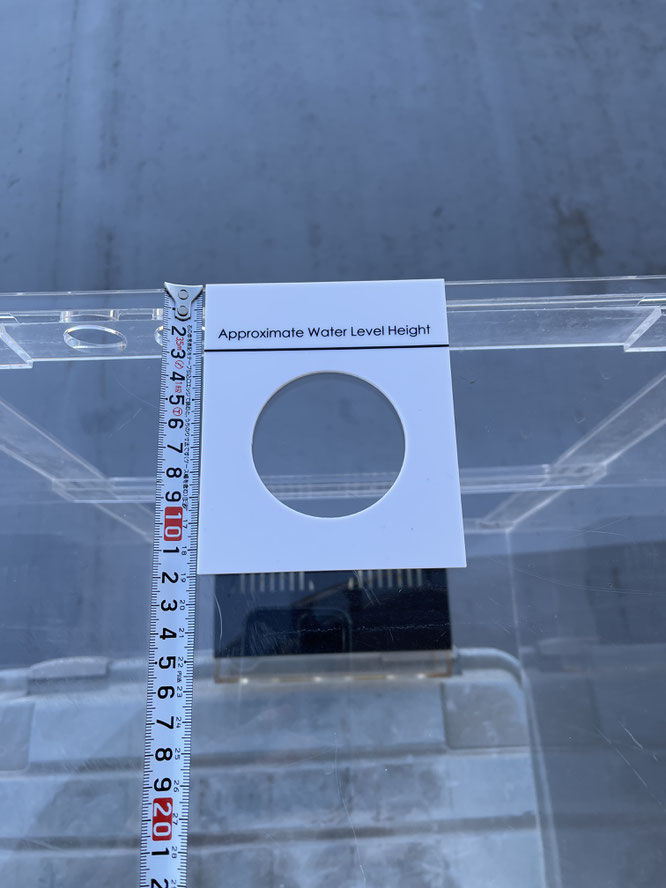

水槽淵から約3cmの所が参考水位になっています。

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

フランジ付きだと約5cmの場所が参考水位になります。

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

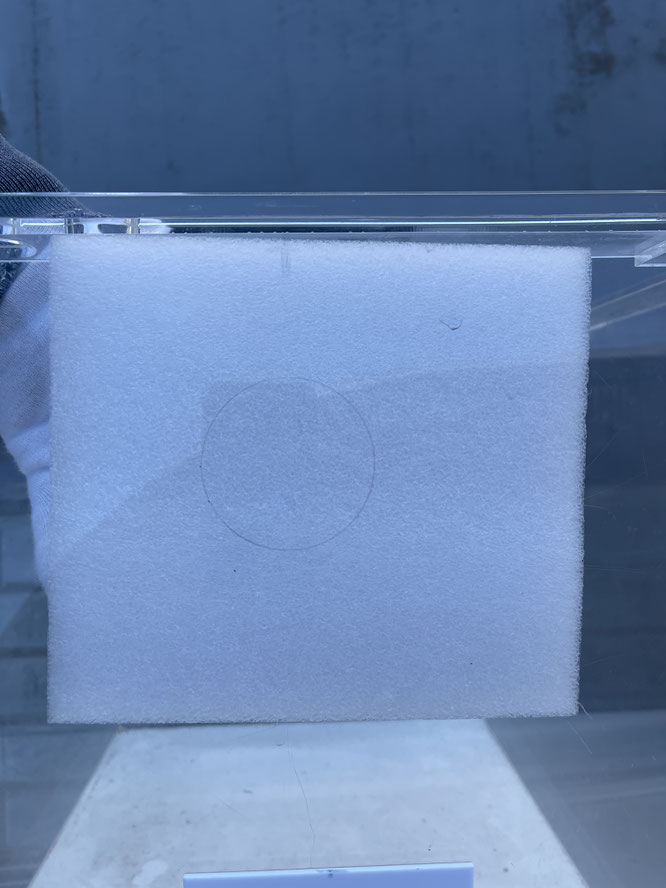

ゲージを使って、水槽にケガキを行います。

hsbao dcポンプ 直流ポンプ レッドシーリーファー用配管 魔改造Ⅲ’ DEP-6000 DCポンプ

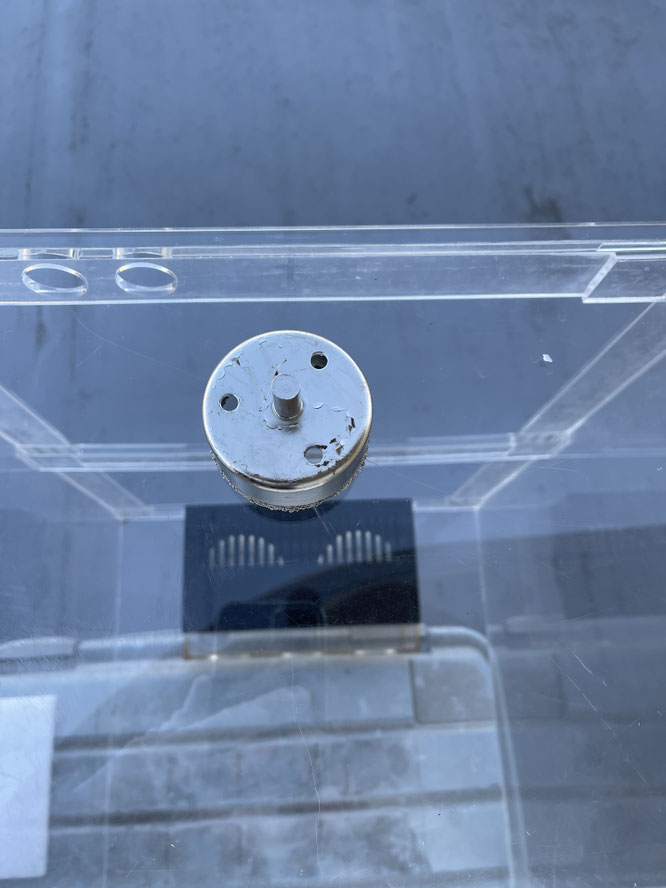

付属しているホールソーです。

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

奥には過去紹介したオーバーフローBOXが見えていますが無視して下さい。



ドリルを使って慎重に削っていきます。

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

ガラス水槽の方はもちろん、水を掛けながら行って下さい。

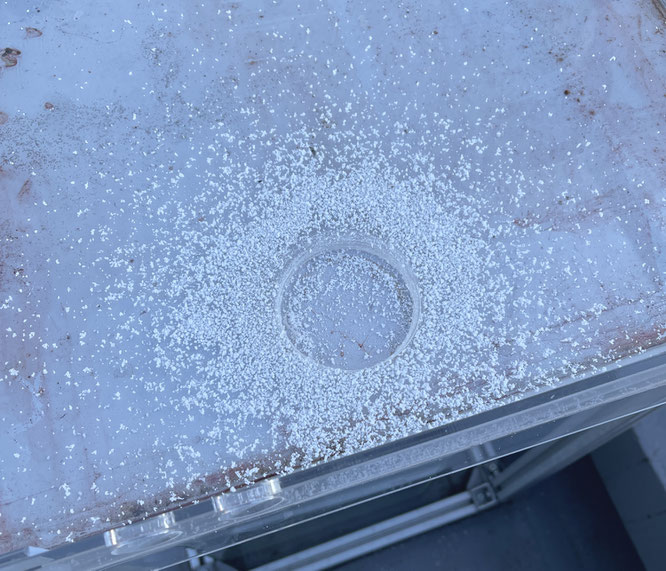

無事穴あけ成功です

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

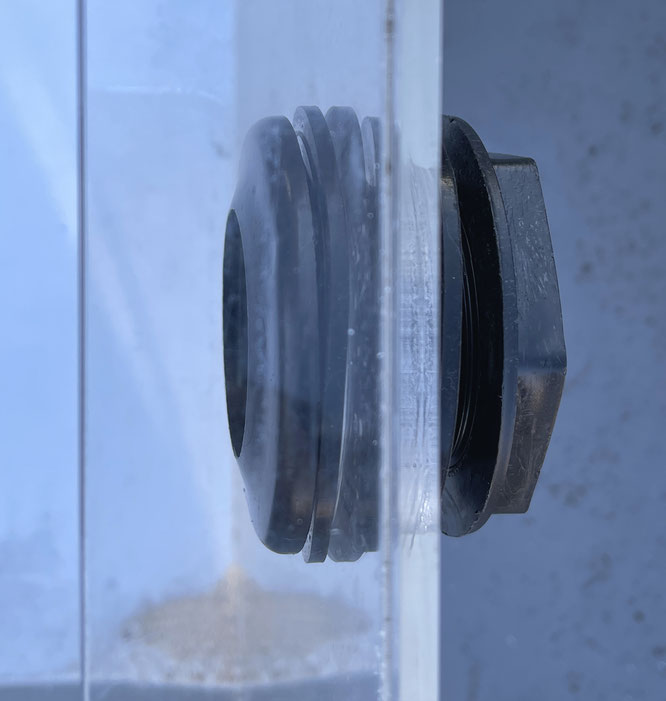

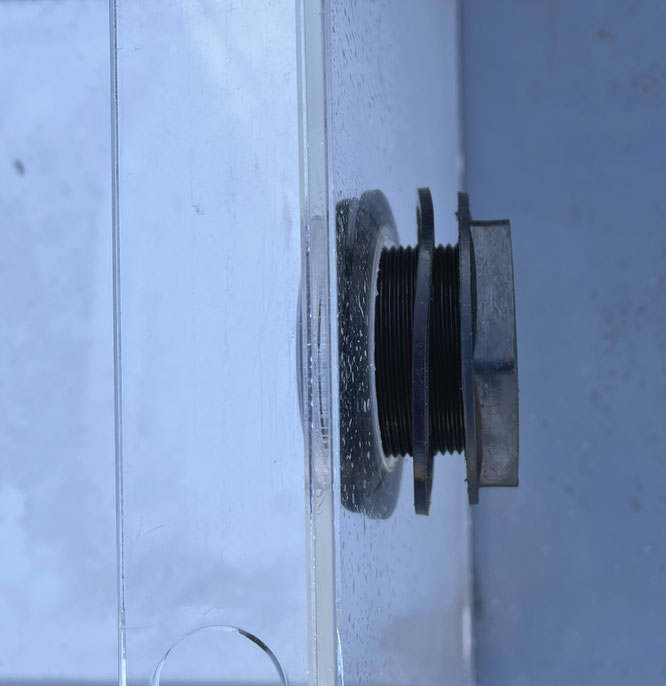

外側に1枚ガスケットを入れます

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

内側にもガスケット1枚です



ご覧頂いて判るように、内側のBOX(スキマーBOX)を固定せずに済みますので、BOXの掃除はとても便利です。

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

BOX正面からの様子です。

外側のBOXを付けたまま内側のBOXを取外し出来ますので、取水スリットの掃除も楽です。

※水槽内部の構造物を破壊される恐れが無い為、アロワナや古代魚を飼われている水槽にもお勧めの方式です。

BOXを固定しました。

水準器を使って並行を出して下さい。

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

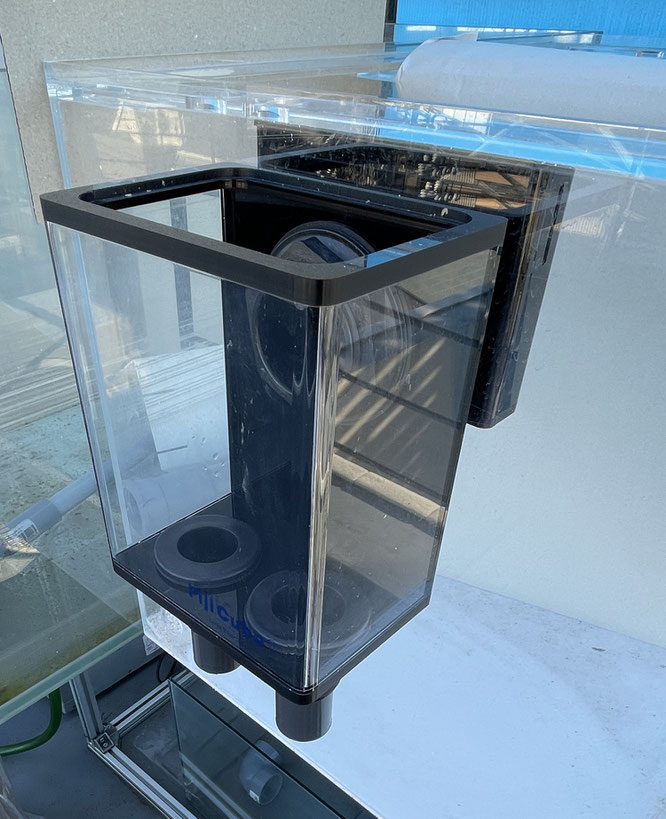

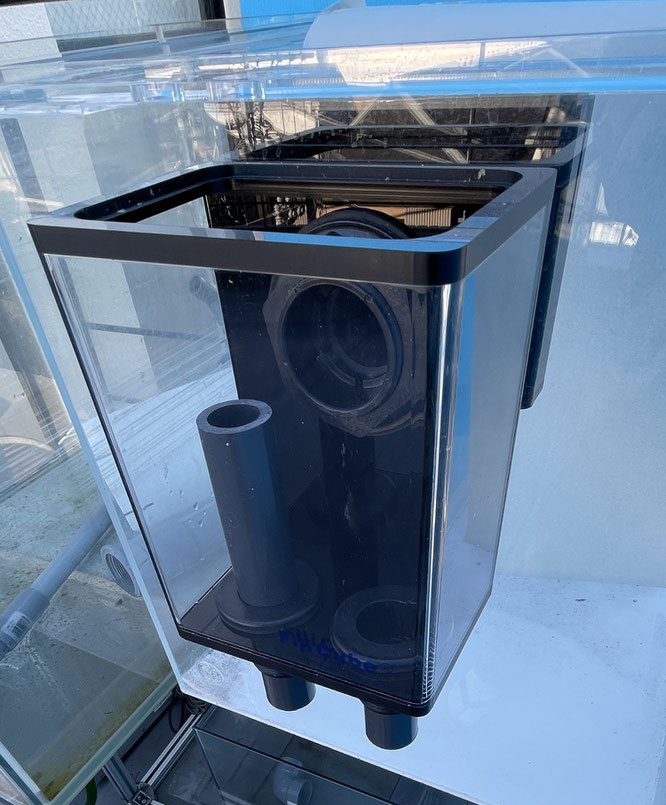

斜めからのアングルです。写真には写っていませんが落水音を防止する蓋が付属しています。

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

一つのバルクヘッドにパイプを刺す事で緊急時フロー管にする事も出来ます。

※その時は通常時に流せる流量は減少します

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

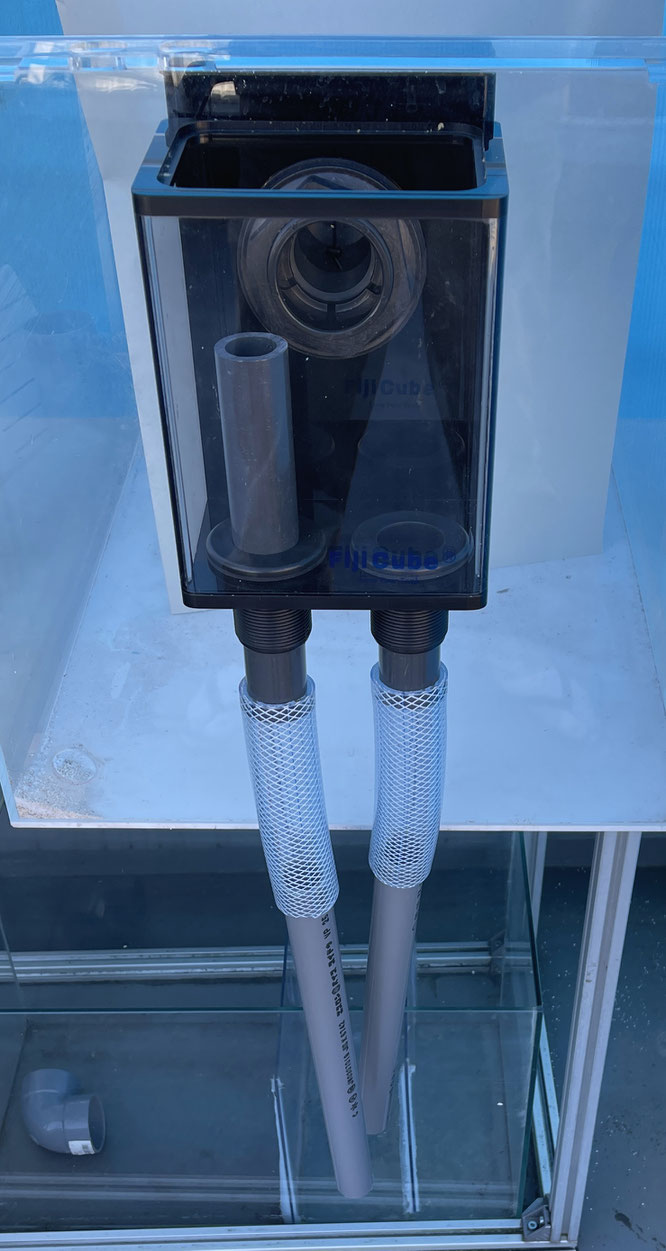

標準は特殊サイズのバルクヘッドとなりますので、国内配管を直接接続する事が出来ません。

内径32mmホースを使ってVP25配管を接続する事が出来ます。

※ここではトヨロンホース(網入り)を使用していますが、地震対策を考慮すると普通の網なしホース(耐圧ホースでは無い)で良いかも知れません。

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

別アングルから

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

浄化槽用ねじ付ソケットストレート(パッキン付)VP25サイズ用が使用可能

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

1200GPHも同様のサイズを使用可能



2000GPHのオーバーフローBOXは標準でVP40配管接続可能ですが、若干サイズが異なりますので、気になる方はVP40サイズの給水栓ソケットへの入れ替えをお勧めします。

※接着剤とシールテープの併用で使用可能



VP25配管使用事例

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

1インチカラー配管使用事例(赤)

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

1インチカラー配管使用事例(青)

hsbao dcポンプ オーバーフロー水槽  カラー分岐配管 オーバーフローBOX サイドフローBOX

カラー配管はとても格好良く無いですか?魅せる配管是非とも皆さんトライ下さい。



海外規格カラー配管は当社にて取扱有りますので、遠慮無く問い合わせ頂けますよう宜しくお願い申し上げます。

info.saffdesign@gmail.com



皆様良いアクアライフを!!



最近米国からの多くのアクセスを頂いております。

本当に有難いことです。



Thank you for reading this blog.

I am sorry for the description in Japanese only.



This page article "Over Flow Box."



Please use a translation software such as Google Translate.

This blog is link free.
