弊社２分岐配管は色々な水槽用に注文頂いているのですが、今回は珍しくレッドシーリーファー250にマーフィード900サイズ水槽を増設する為の、分岐配管をご注文頂きましたのでご紹介させて頂きます。
メールにて問い合わせを頂戴しました
この度、reefer250にマーフィード90×45×50オーバーフロー水槽を連結しようと計画しております。
そこで、分岐配管と揚水ポンプを購入させていただきたいのですが、恥ずかしながら配管に関して全くの無知で自信もなく、どの商品を購入すれば良いかご教示頂ければと思い、連絡させていただきました。
第1回メール問い合わせへの返信
毎回思うのですが、水槽を趣味にされている方は非常に丁寧に質問を頂ける印象が御座います。本当に感謝です。
通常２分岐配管というとメイン配管とクーラーやUVランプ分岐の為に製作する事が多いのですが、今回はレッドシーリーファー250の濾過槽を活かしてマーフィード900サイズ水槽を連結させる為の物になります。
頂きましたメールに下記返信させて頂きました。
ご質問の計画とても楽しそうですね。
詳しくはUVランプの有無やクーラーの型番等をお教え頂けましたら
検討を進めますが、多分こんな感じの構成が良いのでは？と思っています。
ポンプ→逆止弁→２分岐→内径32mmホース接続でリーファー２５０へ
→UV・クーラーサイズに合わせたホース内径
→内径19mmホース接続でマーフィード
ポンプはDEP-10000 １択です。
参考までに連結配管のブログ記事紹介させて頂きます。
質問は無料ですので、遠慮なく心ゆくまで質問頂ければと思います。
お客様より頂戴した確認メール
メールを送って、すぐに下記メールを頂戴しました。
早速のご連絡ありがとうございます。
UVランプ、クーラーなどの接続は無く、リーファーとマーフィードだけを接続予定です。
参考のURL、リーファーキャビネットのポンプ位置違いますが、その通りのイメージです！
ポンプと一緒に配管類も購入させていただくことは可能でしょうか？
よろしくお願いいたします🙇

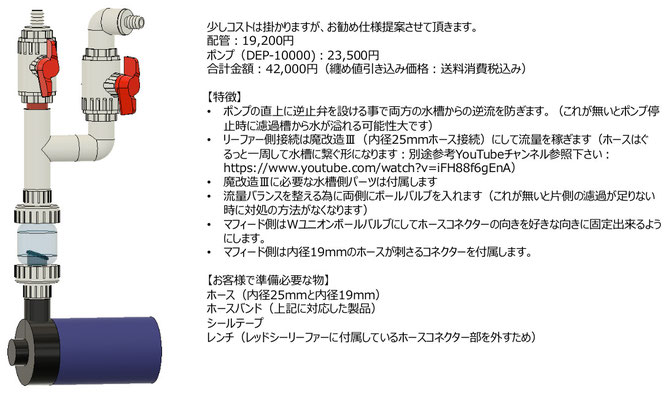

提案書提出
UVランプもクーラーも接続無しとお教え頂きましたので提案書を急いで作成し即日提出させて頂きました。
お客様に最終的にお納めさせて頂きました製品

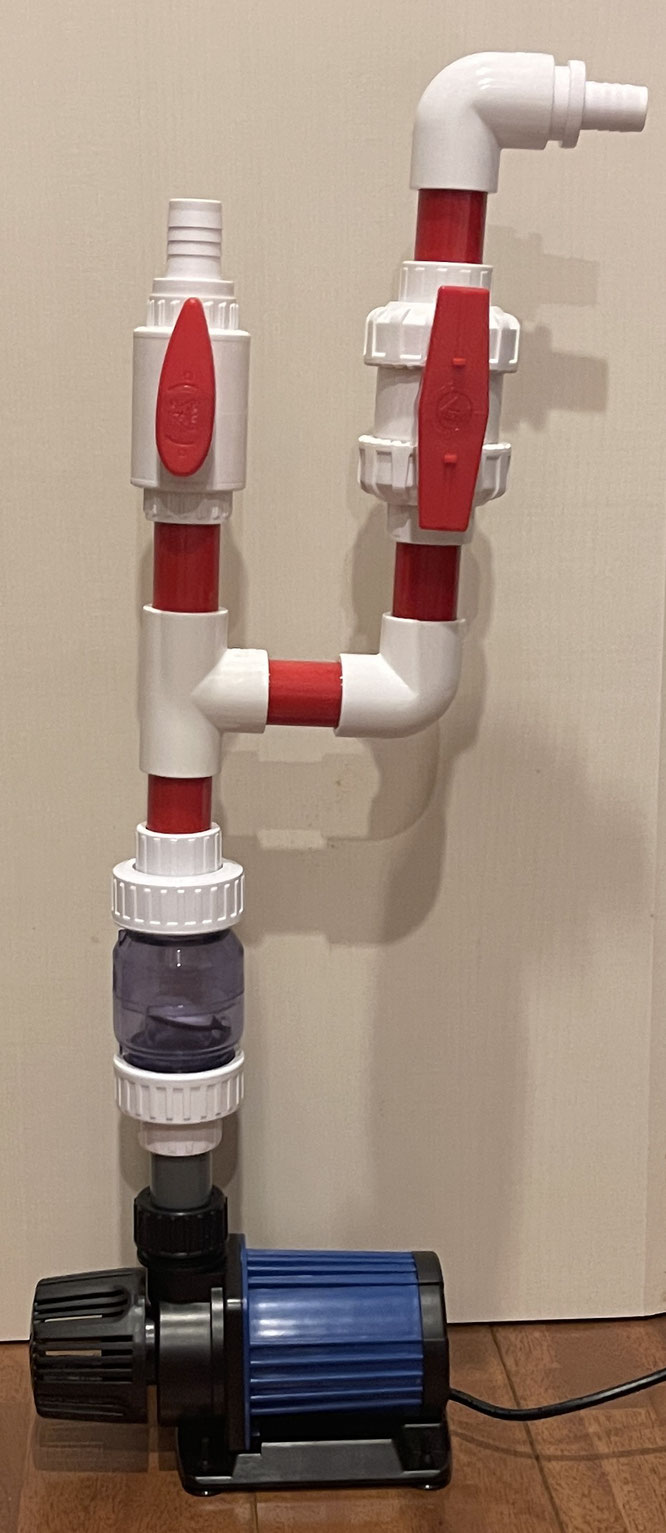

接着前に最終確認の為に撮影した写真です。
ポンプは同時にご注文頂きましたDEP-10000です。
接着前ですので傾いてしまっていますが、しっかりと差し込んで接着する事でまっすぐになりますし赤色の配管の見えている部分が狭くなります。

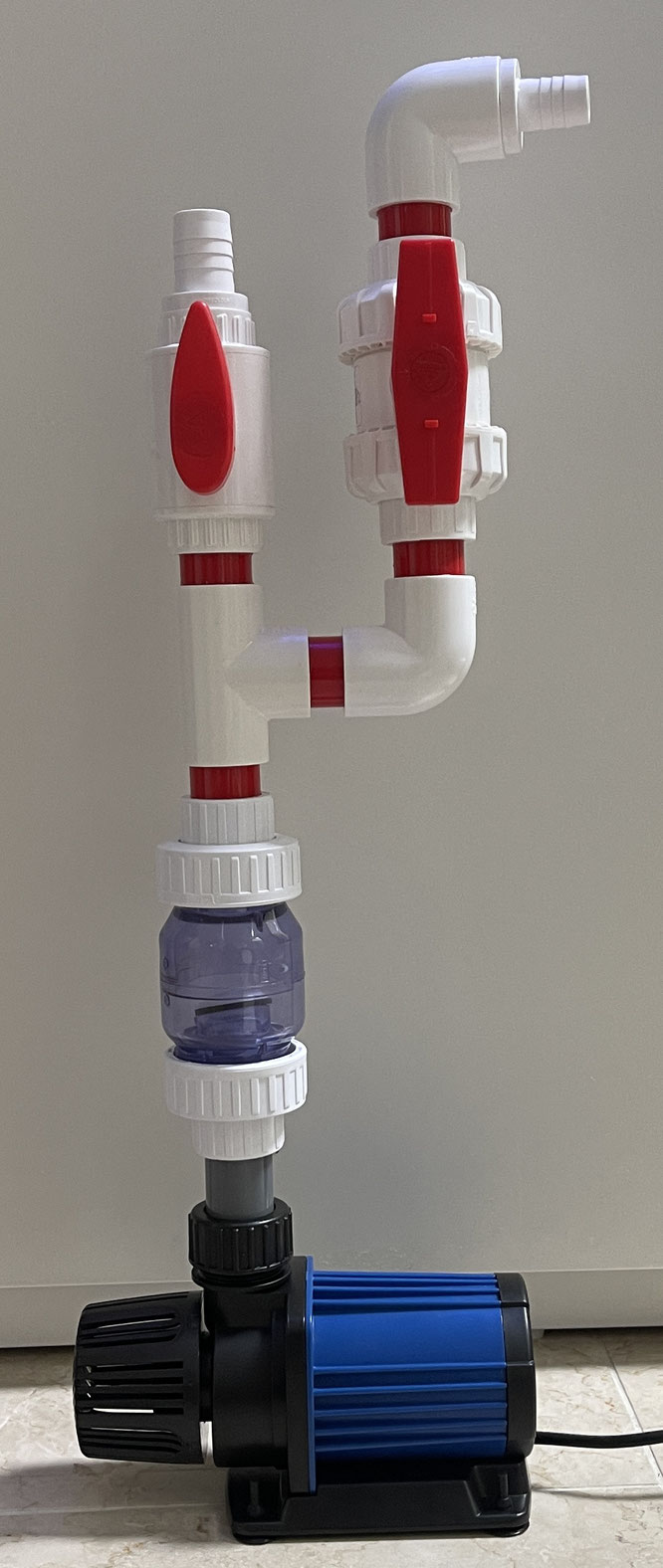

接着完成後の写真です。

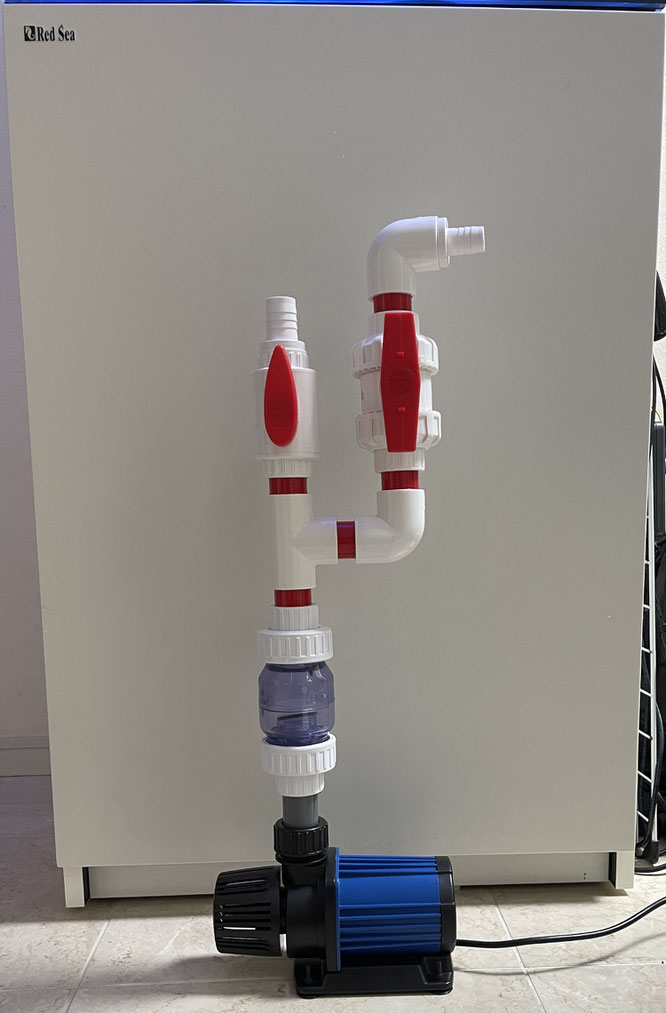

弊社実験水槽のレッドシーリーファー170の前に置いて写真を取りました。
ポンプ直上に逆止弁とボールバルブを並べましたがきちんとキャビネット内に寸法的には収まっています。
実際に濾過槽内にセットすると水槽接続側とは高さ的に接続が厳しい事になりますので、内径25mmホースをグルーっと１周させて接続する形になります。
※それ程抵抗にはなりませんので、それによって流量が減るという事は殆ど無いと思います。

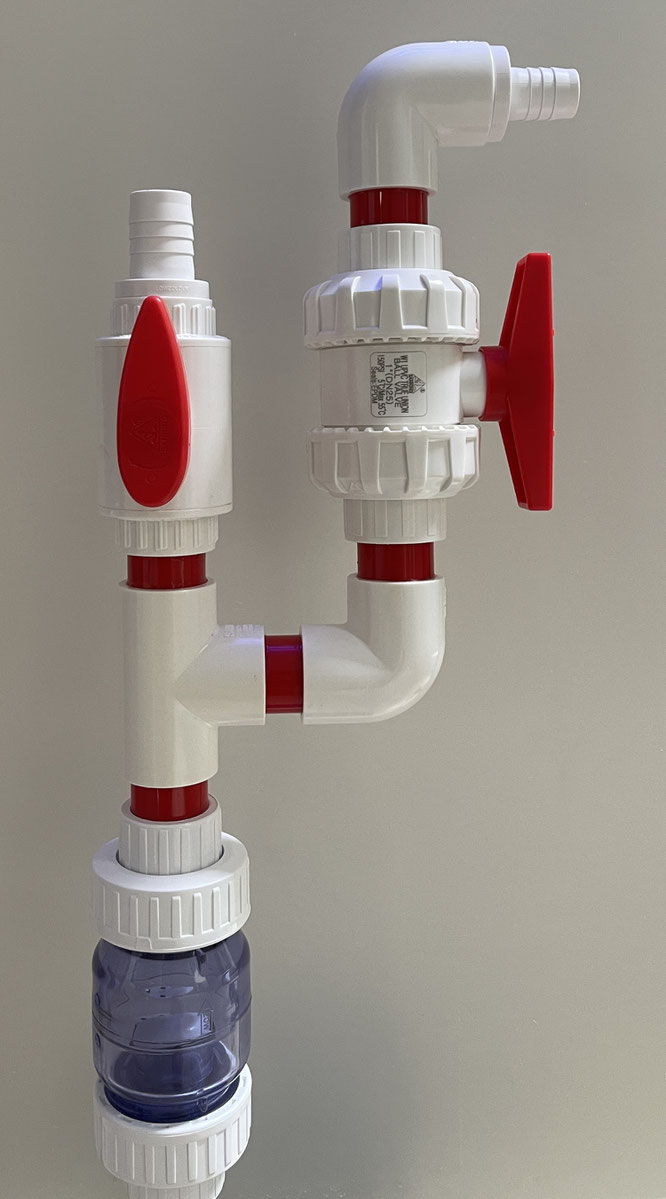

お客様向け提案書にも記載しましたが、マーフィード側に向かうボールバルブはWユニオン仕様を使用していますので、ボールバルブ後に設置された90度エルボを好きな向きに向けることが出来ますし、バルブも好きな向きに設置出来ます。

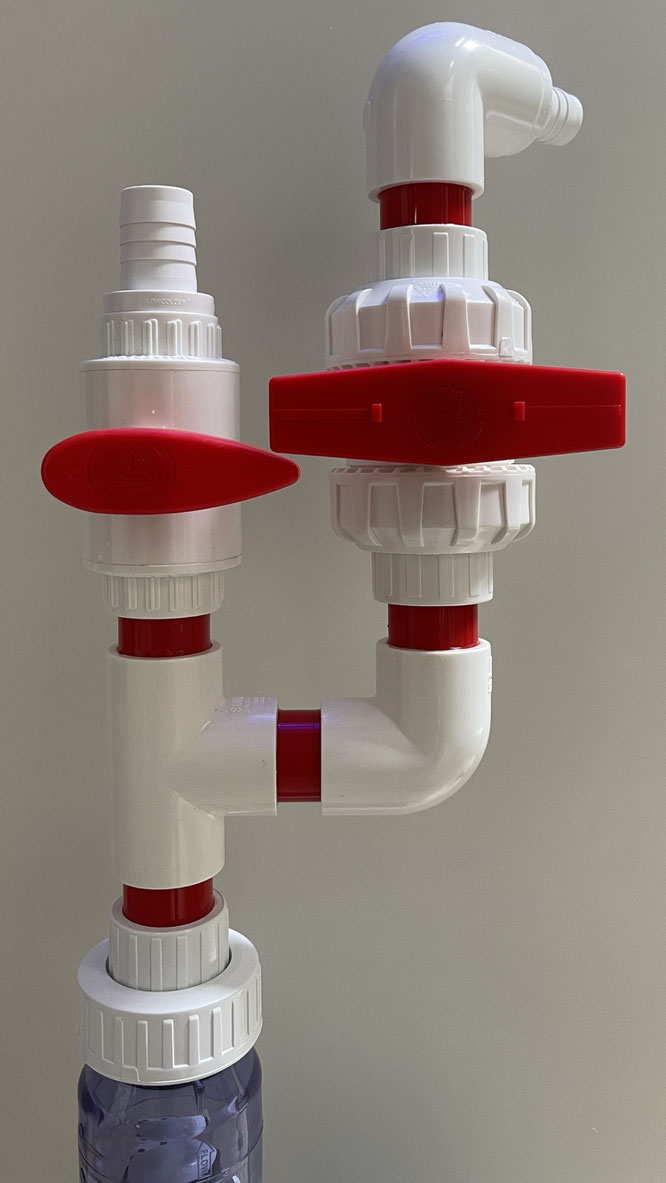

バルブを締めた写真です。
正面に向けてバルブを設置しても、水槽側のボールバルブと干渉する事無く使用出来ます。
設置状況ご紹介

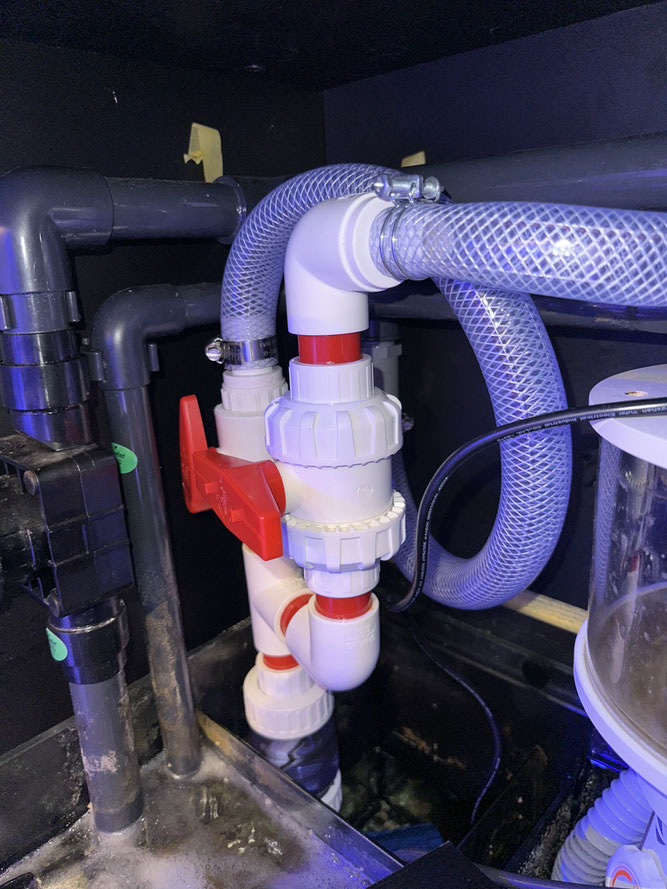

設置後にお客様より写真を頂きましたのご紹介させて頂きます。

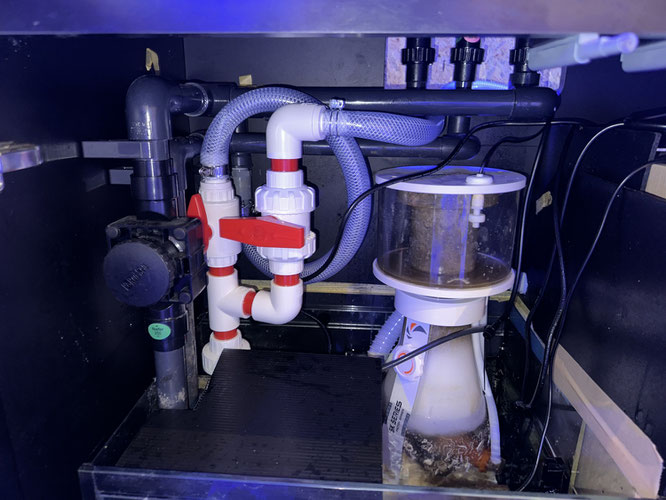

レッドシーリーファー250は濾過槽がそんなに大きく無いのですが、きっちりと収まっています。
お客様の水槽はレッドシーリーファーG2シリーズでは無いので、配管全体が黒色（グレイ）ですが、赤白配管が良いアクセントになっていると思います。
水槽接続部分が良く見えませんが、魔改造Ⅲ改造もして頂いてますので、レッドシーリーファー側の水量も大幅アップしています。

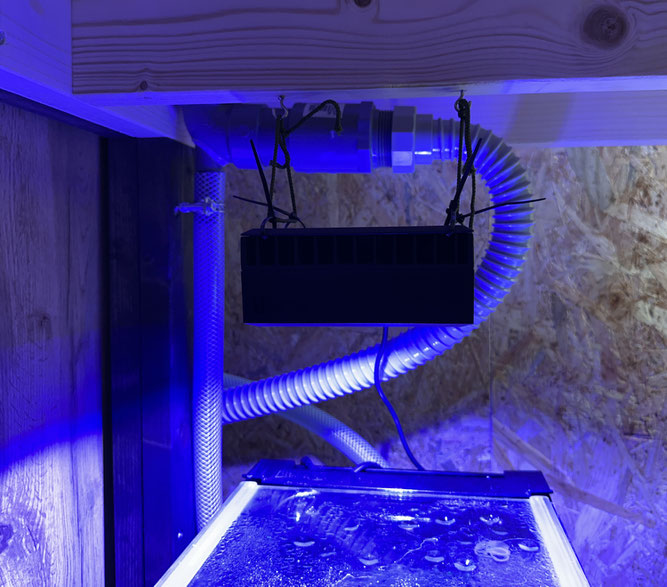

マフィード水槽側の写真です。
内径19mmホースを使ってVP13サイズの給水管と接続されています。
落水側は水道用の蛇腹ホースを利用してレッドシーリーファーの濾過槽へと導いておられます。

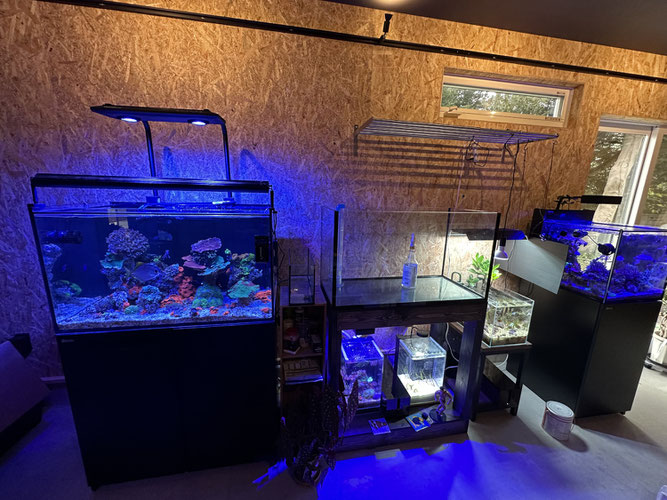

全体画像です。
大小含めて６台の水槽が並んでいます。
レッドシーリーファー250水槽の中も各種珊瑚が立派に育っており、とても綺麗ですね。
お客様より頂きましたレビューを紹介させて頂きます。
お客様レビューのご紹介
まだマーフィードの方に水入れできていないのですが、お陰さまでうまく設置できました。
内径24mmホースはホームセンターで50cmの切り売りを頼みましたが、一回転させるにはギリギリだったので60㎝だとちょうどかな？という感じでした。
カーブしてホースが曲がる箇所は少し潰れてしまって心配でしたが、水を流すとしっかり膨らんだので一安心です。
ポンプは給水のカバーが付いたままだとサンプ内に入らなかったため、カバー外しでシンデレラフィットです。
マーフィード側からの排水は、教えていただいたアキレスジョイントではなく、水道用の排水ホースで雑に仕上げてしまいました😰
初回問い合わせ時から、無知丸出しな私にも迅速親身なご提案をしていただき大変助かりました🙇
また何かありましたら相談させてください！
(サンプ内汚くて申し訳ありません😓)
この度は弊社製品購入本当に有難うございました。
また機会有りましたら何卒よろしくお願い申し上げます。
info.saffdesign@gmail.com
皆様良いアクアライフを！！
