長きに渡り弊社製品をご愛用頂いているお客様がレッドシーリーファー170から300にサイズアップされました。

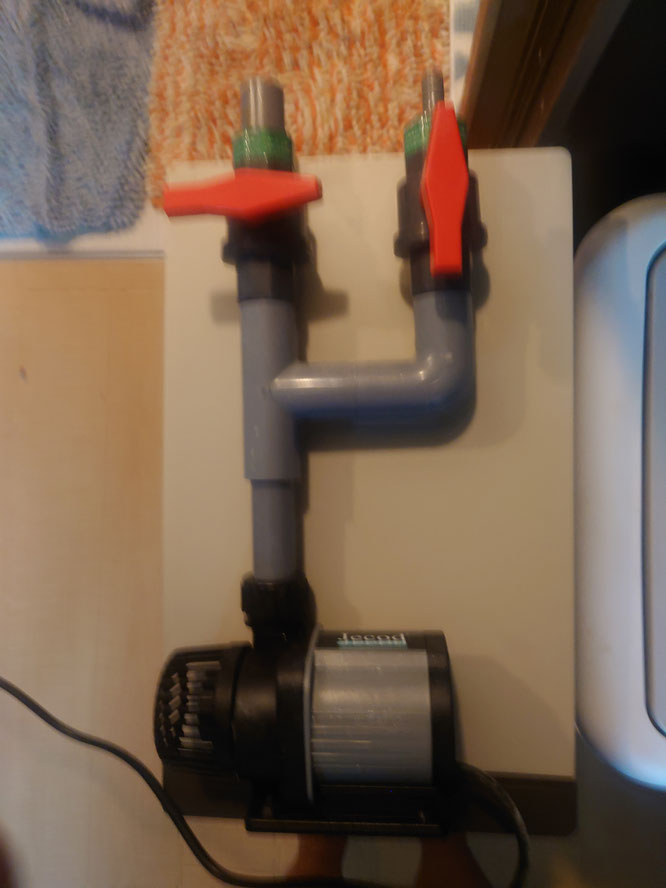

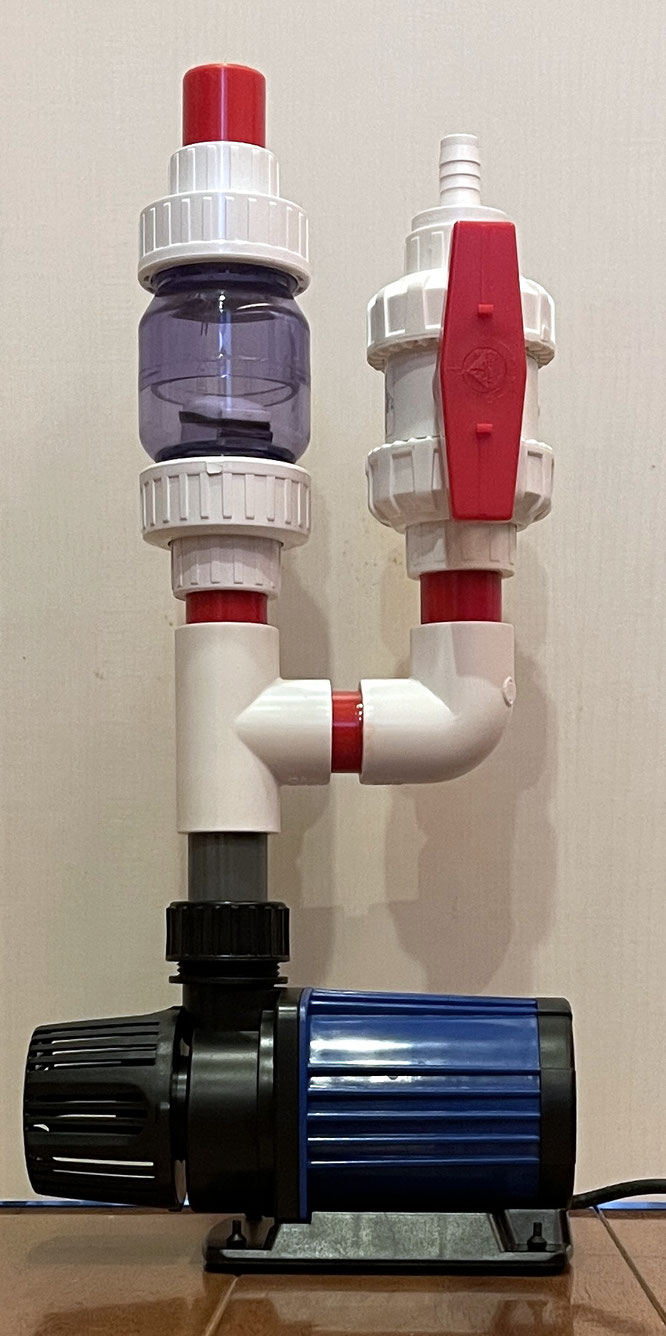

レッドシーリーファー170用分岐配管（Jebaoポンプ使用）
元々はJebaoのポンプを使用されておられました。
クーラーへの分岐配管を購入したい。とのご相談を受けて、分岐配管を納入させて頂きました。
Jebaoのポンプの吐出口寸法をお教え頂いた所TSユニオンソケットVP20サイズが入る事が判明したので、VP20配管で分岐配管を製作させて頂きました。
※弊社取扱HSBAO DEP-4000の分岐配管と同様です
水槽側がVP20（魔改造Ⅲ接続）クーラー側が内径12mmホース接続仕様です。
レッドシーリーファー300にアップグレード
数カ月後にお客様から問い合わせを頂戴しました。
レッドシーリーファー300にアップグレードしたのですが、この配管そのまま使えますか？

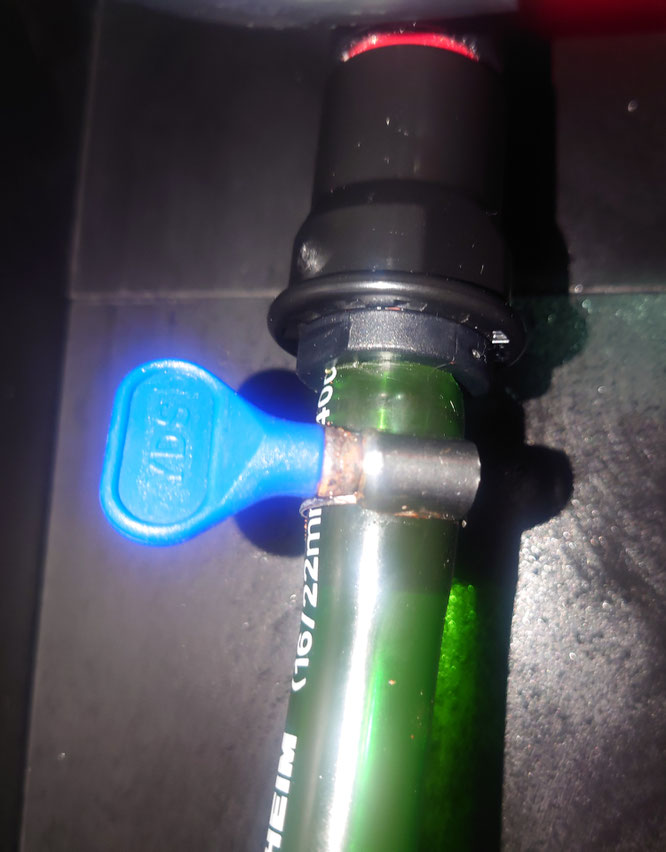

この部分が外れないのでは？と思われたようです。
レッドシーリーファー170同様にレンチ等を使用すれば簡単に外れる事ご説明させて頂き、魔改造Ⅲ仕様で運用いただくことになりました。
ポンプの能力は分かりませんので、どの程度流量が流れているかは分かりませんが、通常で有れば内径16mmのホースで接続する所を内径25mmホースで接続して頂いておりますので、通常接続時より最低でも20%程度は流量アップしていると思います。
ポンプと配管のアップグレード
またまた数カ月後に今度はポンプと配管のアップグレード相談を頂戴しました。
有り難いことに弊社取扱のHSBAOポンプを使ってみたいというご相談でした。
使用水槽はレッドシーリーファー300G2との事でしたのでDEP-8000をお勧めさせて頂きました。
またレッドシーリーファーの配管色に合わせてカラー分岐配管にしてみたい。との相談を頂き、逆止弁付きカラー分岐配管をお勧めさせて頂きました。
※画像はお客様にお納めした物では無く参考画像です。（お客様にお納めした製品はクーラー側バルブが標準バルブになります。本写真はWユニオンボールバルブ仕様）
- 水槽側は魔改造Ⅲ'に対応した内径32mmホース接続仕様です
- クーラー側は内径16mmホースが接続出来る仕様です

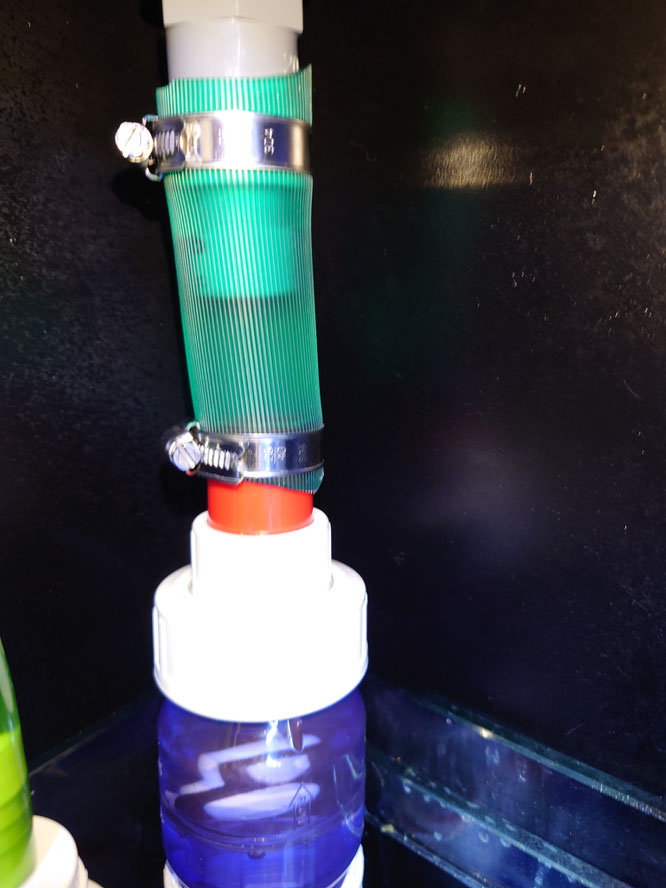

水槽内に設置頂いた写真がこちらです。
御覧頂いて判る通りとても太いホース（内径32mm）で水槽と繋いでいます。
水槽もレッドシーリーファーのG2シリーズという事で、吐出口の太さも改善されているので、この状態でも相当の大流量を流す事が出来ていると思います。
排水側カラー配管へのアップグレード
分岐配管を納入してすぐにカラー配管を購入出来ないか？とご相談を頂きました。
分岐配管からUVランプへの接続にホースを使っているのですが、そこを赤い配管にしてキャビネット内をスッキリさせたい。との相談でした。

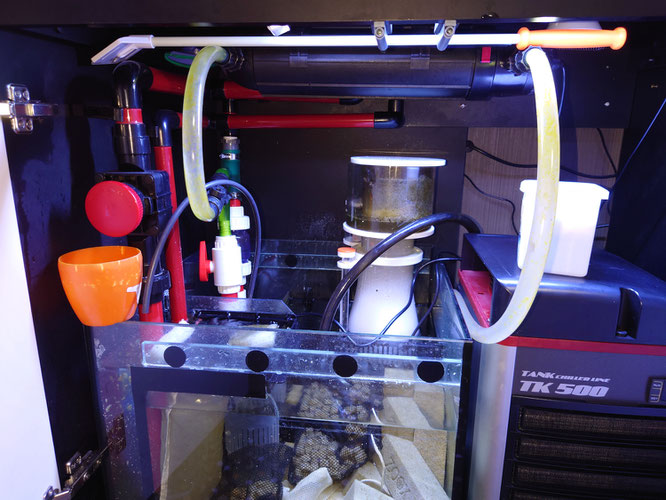

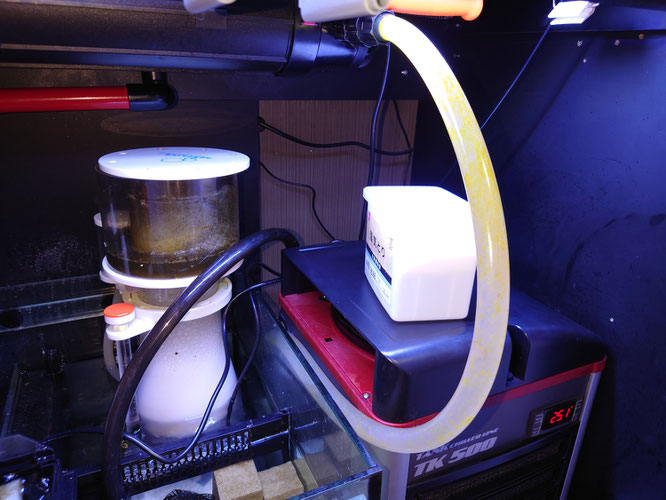

相談事の様子です。

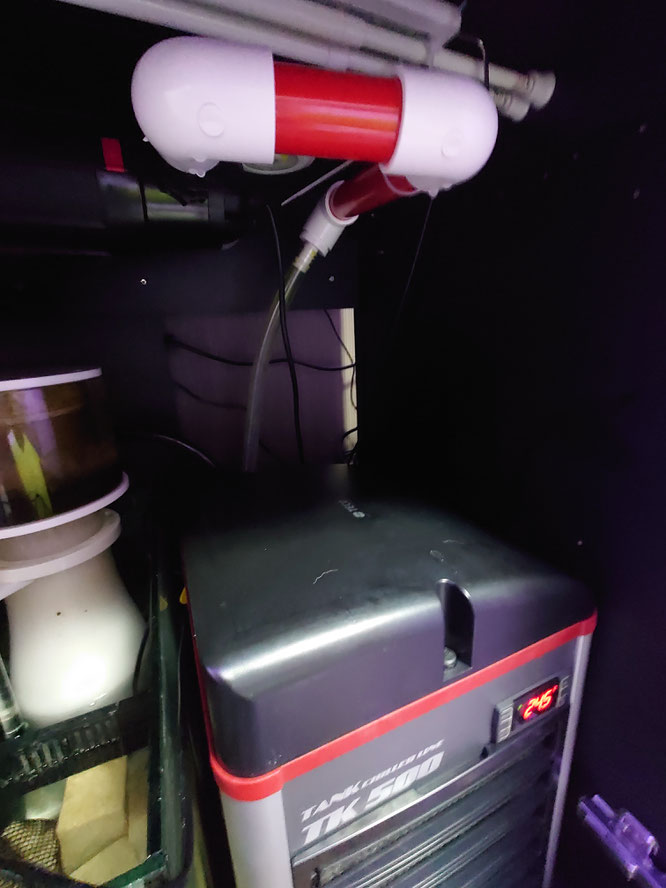

UVランプをキャビネット天井に設置しとても綺麗に収められていると思います。
最終的には下記製品を購入頂きお客様にて配管作業をされました。
- 赤塩ビパイプ 外径32ミリ 1メートル×2本
- 32ミリ エルボー 8個
- 32ミリ ホースコネクタ16mmホース用 5個
- 32ミリ ポールバルブ 1個

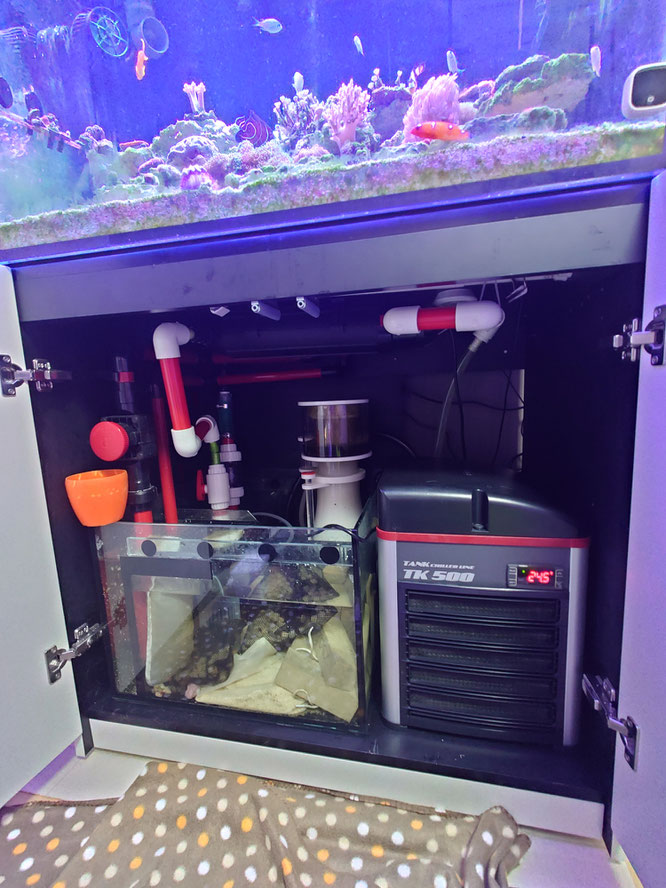

キャビネット内の配管が全て赤に統一されました。
元々は分岐配管後をホース接続されていたので、一部に負荷が掛かって折れ曲がっていたのですが、曲がり箇所全てに９０度エルボを入れて頂きましたので負荷抵抗減ったと思います。
※ホースでゆるやかに曲げるのは流量的に良い事多いのですが、この程度のエルボ数で有れば流量にそれほど影響を与えることは無いと思います。

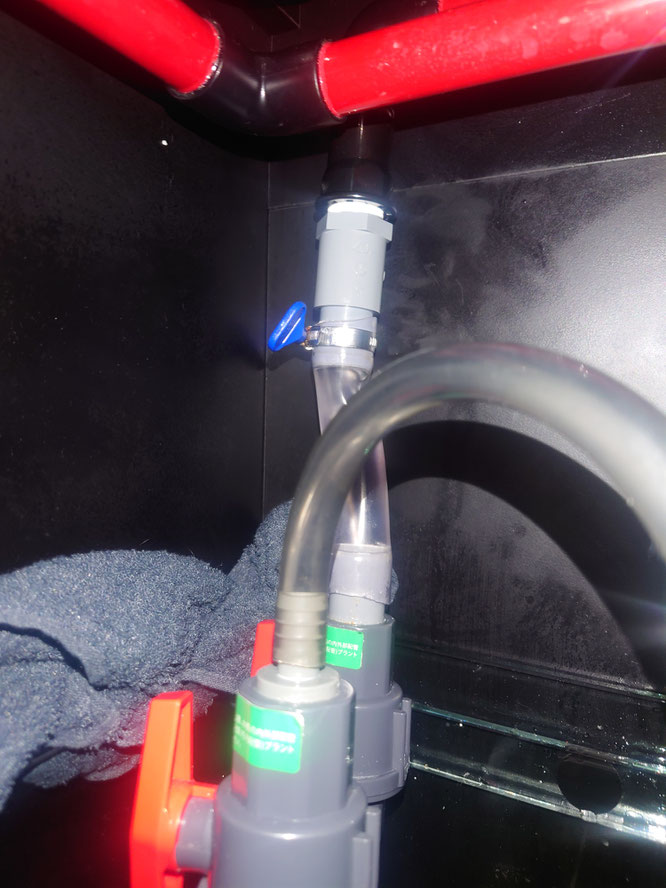

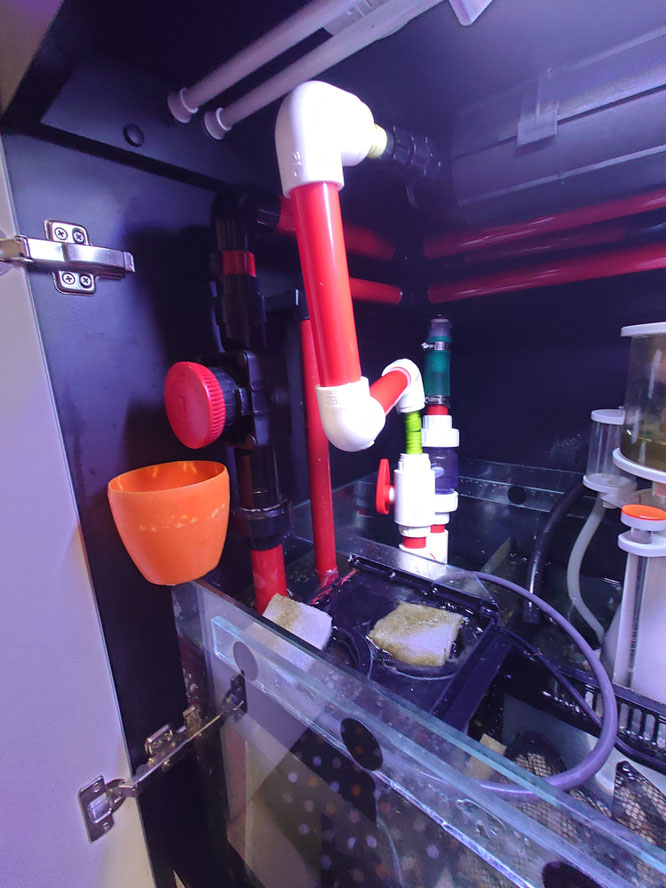

分岐配管立ち上げ部アップ写真です。
分岐配管との接続部とUVランプとの接続部に一部ホースを使っておられますが、狭いキャビネット内に綺麗に配管を収めて頂いています。
UVランプからクーラーへの接続部アップ写真です。
クーラーへのホース曲がりが穏やかになるように最後の90度エルボを上手く傾けて設置頂いております。
「配管が綺麗になったので奥様も喜んでる」との嬉しいコメントも頂戴しました。
この度は弊社製品購入本当に有難うございました。
また機会有りましたら何卒よろしくお願い申し上げます。
