ナプコ ニュージェットDC4000用分岐配管作成

レッドシーリーファー250  魔改造 サフデザイン HSBAO DCポンプ ナプコ ニュージェット DC4000



配管キットの相談を沢山頂き、沢山の配管キットを製作販売させて頂いております。



連続で珍しい、ポンプ向けの配管キットのご注文を頂きましたので紹介させて頂きます。

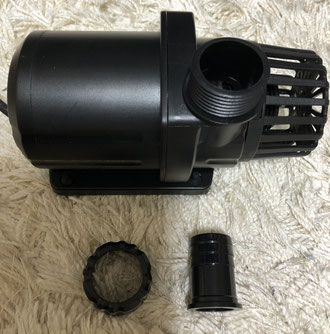

1つ目はナプコ社様のDCポンプ ニュージェットDC4000用の配管です。



ホームページを拝見すると、内径25mmのホースコネクター付属と記載されていたので、簡単だと思い取り組んだ所、思いっきり失敗しました。



★お客様タンクデータ

  • 水槽:REEFER250
  • クーラー:ゼンスイZC-500α
  • ポンプ:ナプコ社ニュージェットDC4000
レッドシーリーファー250  魔改造 サフデザイン HSBAO DCポンプ ナプコ ニュージェット DC4000

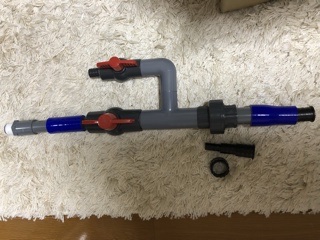

お客様がナプコ社様に問い合わせをした所、VP25もポンプに刺すことが出来るとの回答を頂いた為、VP25を主配管として配管製作しました。

レッドシーリーファー250  魔改造 サフデザイン HSBAO DCポンプ ナプコ ニュージェット DC4000

結果、刺さらず。。。



お客様はホースで接続する事となりました。

レッドシーリーファー250  魔改造 サフデザイン HSBAO DCポンプ ナプコ ニュージェット DC4000

ご覧頂いてお解りになると思いますが、ホースを接続してポンプと配管を接続しなければならかくなった為、全長が大きく伸びてしまっています。

レッドシーリーファー250  魔改造 サフデザイン HSBAO DCポンプ ナプコ ニュージェット DC4000

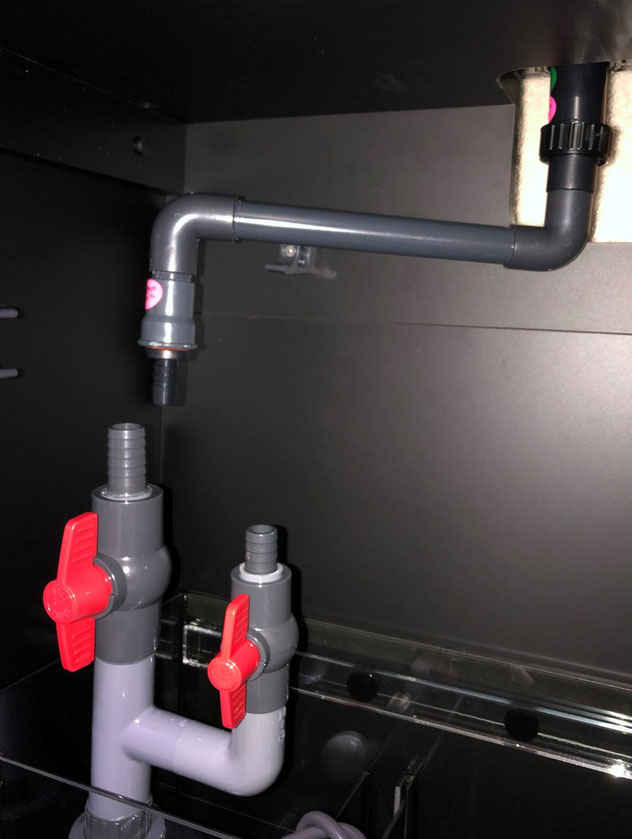

結果、ホースコネクター同士が接触する程近い位置になってしまい、上手くホースを接続する事が出来なくなってしまいました。



ここでのポイントはレッドシーリーファー250用という点です。



お持ちの方はご存知と思いますが、一部のレッドシーリーファーは水槽側接続位置の配管が大きく下まで降りてきている為、ポンプ上空間が極端に狭くなっているのです。

もちろんホースをぐるっと一周させたり、エルボ等を入れて工夫すれば入るには入るのですが、折角ですから綺麗に収めたいですよね。



※参考までに上手く収めて頂いている様子が判る動画のリンク貼らせて頂きます。



これじゃーまずいという事で、再度配管を製作させて頂きました。



どの方法が良いか再度お客様と相談させて頂きました所、写真と共に貴重な情報を頂きました。

レッドシーリーファー250  魔改造 サフデザイン HSBAO DCポンプ ナプコ ニュージェット DC4000

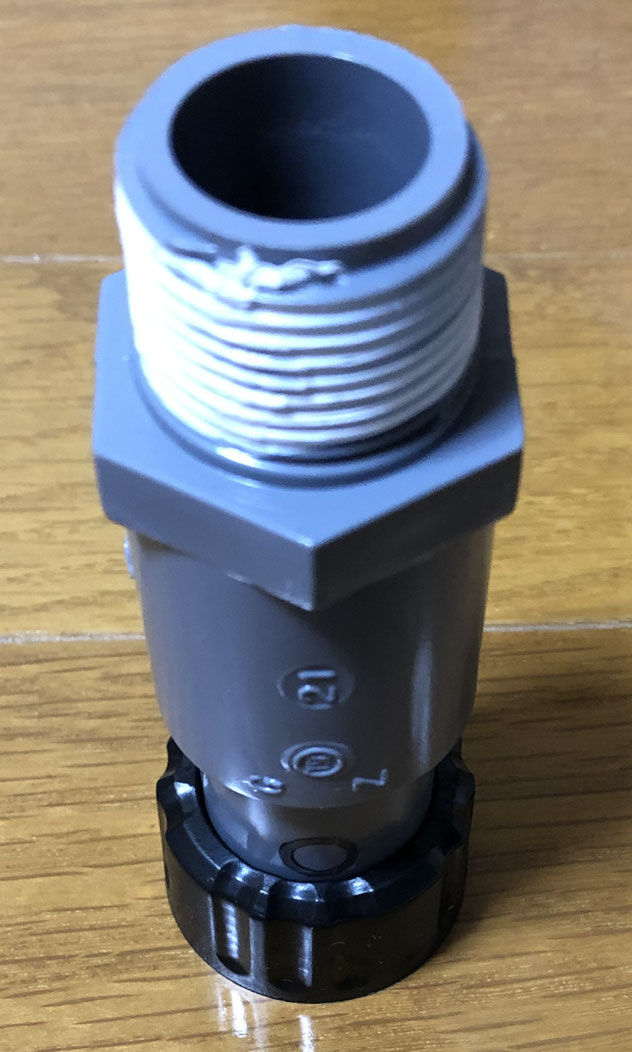

なんと、VP20がポンプ用キャップにぴったりと刺さるようです。



こうなると正直HSBAOのDEP-4000用配管キットを作るのと全く変わりません。

レッドシーリーファー250  魔改造 サフデザイン HSBAO DCポンプ ナプコ ニュージェット DC4000

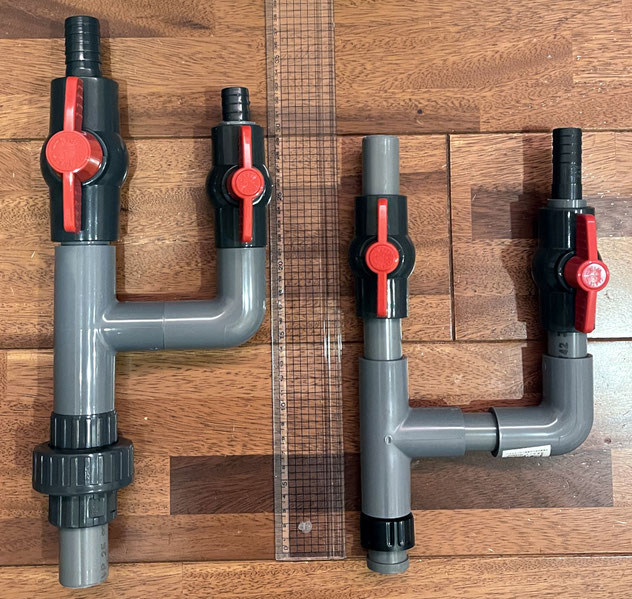

左が初めに製作した物 右が新しく作り直したものです。



小さくて見にくいかも知れませんが、右の配管のポンプ接続部はVP20サイズのTSユニオンソケットが組み込まれています。



結果は、魔改造Ⅲを行っても充分なホーススペースが取れる配管になりました。

今回は新しいポンプへの接続用配管製作依頼を頂きまして誠に有り難う御座いました。



お陰様で当社にも知見がまた一つ蓄積される事になりました。



HSBAO以外のポンプでも接続出来る可能性が有りますので、もし配管キット気になる方はどんどん問い合わせ下さい。



もちろんDIY精神溢れる方は情報公開しておりますので、是非配管組チャレンジ下さい。
