レッドシー リーファー(Redsea Reefer) ・一般オーバーフロー水槽用分岐配管

【特徴】

  • 各社のDCポンプで性能を最大に発揮出来るようにVP25相当サイズで分岐する構造になっています。
  • ポンプ→クーラー→水槽へと直列接続しないで済みますので大幅に流量が増加します。
  • HSBAOのポンプをお使いで有れば、実際の流量が判るように実験を公開してますので、迷わず適切なサイズのポンプを選択可能です。
  • 色々なサイズの配管やホースが接続できるように多種多彩なオプションを用意しています。
  • クーラー側配管には必ずバルブが装着されていますので、必要に応じて流量を制御したり、遮断する事が可能です。
  • レッドシーリーファーシリーズにも使用可能です。(レッドシーリーファー用配管に比較して背が低くなっていますので、250,350300シリーズ等のメイン配管にバルブを入れることが出来ます)
  • レッドシーリーファーシリーズをお使いの方には魔改造もお勧めですので是非このページを御覧ください

chひーくん様によるレッドシーリーファー用配管レビュー

2024年1月現在6種類の配管を準備しております

1.国内規格(グレー)配管:

国内で流通しているVP管を使用した配管です。比較的お求めやすい価格で販売させて頂いております。

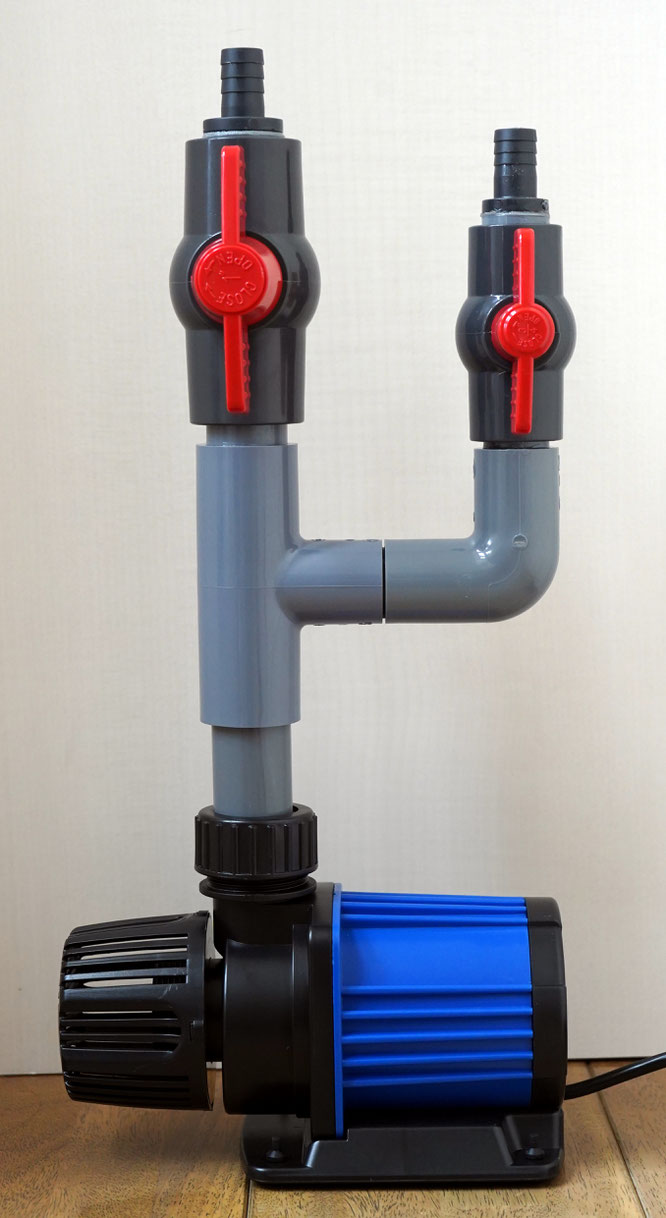

レッドシー リーファー DEP-4000 塩ビ配管 お勧め HSBAO DCポンプ

2.国内規格(グレー)配管・逆止弁付き:

国内で流通しているVP管を使用した配管です。水槽側配管に逆止弁が組み込まれている為、ポンプ停止時に水槽から濾過槽へと水が逆戻りする事を防ぐことが出来ます。

3.海外規格(赤・青・オレンジから選択可能)配管:

海外で流通しているDIN規格(外径32mm)を使用した配管です。カラーを選択する事が可能です。

4.海外規格(赤・青・オレンジから選択可能)配管・逆止弁付き:

海外で流通しているDIN規格(外径32mm)を使用した配管です。カラーを選択する事が可能です。水槽側配管に逆止弁が組み込まれている為、ポンプ停止時に水槽から濾過槽へと水が逆戻りする事を防ぐことが出来ます。

5.海外規格(赤・青・オレンジから選択可能)配管・Wユニオンボールバルブ付き:

海外で流通しているDIN規格(外径32mm)を使用した配管です。カラーを選択する事が可能です。Wユニオンボールバルブが組込まれているので、設置環境に合わせてボールバルブの向きを変更する事が出来ます。

6.海外規格(赤・青・オレンジから選択可能)配管・逆止弁・Wユニオンボールバルブ付き:

海外で流通しているDIN規格(外径32mm)を使用した配管です。カラーを選択する事が可能です。Wユニオンボールバルブが組込まれているので、設置環境に合わせてボールバルブの向きを変更する事が出来ます。水槽側配管に逆止弁が組み込まれている為、ポンプ停止時に水槽から濾過槽へと水が逆戻りする事を防ぐことが出来ます。

基本的にはHSBAOのDEP-4000〜DEP-10000に対応しますが、他社ポンプ用も出来るだけ対応させて頂きたく思いますので、問い合わせ頂ければと思います。

対応可能なホースサイズは12mm,16mm,19mm,25mm,32mmと幅広く対応します。



※左からDEP-4000に旧モデルを接続したイメージ。真ん中がDEP-6000にニューモデルを接続したイメージ。右はDEP-6000に旧モデル(魔改造Ver.)を接続したイメージです。



 ご覧頂いて判るかと思いますが、バルブに直接ホースコネクターを接続することで、背がとても低く抑える事が出来ています。



※背が低くなった為、250以上のモデルでも主配管にバルブを組み込めるようになりました。(配管干渉を防止する為。またホースは1回転させて接続する必要が有ります)



基本的にポンプのパーツを1部組み込んでの販売となりますので、ポンプと同時購入が基本となりますが、過去にHSBAOのポンプを購入頂いている方は遠慮無く問い合わせ頂けますよう宜しくお願い申し上げます。



対応ポンプ一覧(2021年12月更新)

メーカー名 ポンプ型番 注記
HSBAO DEP-2500

VP20パイプでの配管組となります。

※ポンプ直上で配管とポンプを切り離す事が出来なくなります。

DEP-4000

逆止弁を選択された場合のみVP25配管組となります。

※ポンプ直上で配管とポンプを切り離す事が出来なくなりますが、逆止弁の箇所でポンプと配管の切り離しが可能です。

DEP-6000
DEP-8000
DEP-10000
ReefOctopus VarioS2
VarioS4
VarioS6 別途塩ビパイプ接続用パーツ必要
VarioS8 別途塩ビパイプ接続用パーツ必要
ecoterch marine VECTRA M2 別途日本径変換アダプター必要
VECTRA L2 別途日本径変換アダプター必要
PRS 6500 別途塩ビパイプ配管ユニオンパーツ必要
10000 別途塩ビパイプ配管ユニオンパーツ必要
ボルクスジャパン ベスタポンプA040

逆止弁を選択された場合のみVP25配管組となります。

※ポンプ直上で配管とポンプを切り離す事が出来なくなりますが、逆止弁の箇所でポンプと配管の切り離しが可能です。

ベスタポンプA060
ベスタポンプA080
JEBAO DCP-6000ⅱ 別途塩ビパイプ配管ユニオンパーツ必要
DCP-10000ⅱ
DCP-15000ⅱ
DCP-20000ⅱ
