流量絞りと流量と消費電力の関係

ご紹介させて頂いておりますHSBAOはDCポンプ（直流ポンプ）となります。

DCポンプは流量を絞ると消費電力量（電気代）を抑えることが出来ます。

多くの方がオーバーフロー水槽で使用頂いておりますので、出力”０”が本当の０（流れが無くなる状態）では無く出力”30"程度が流量0になるケースが多いようです。

揚程（ポンプよりの高さ）分持ち上げるのにエネルギーを使用してしまい、結果コントローラー上の出力30以下が流量０になります。

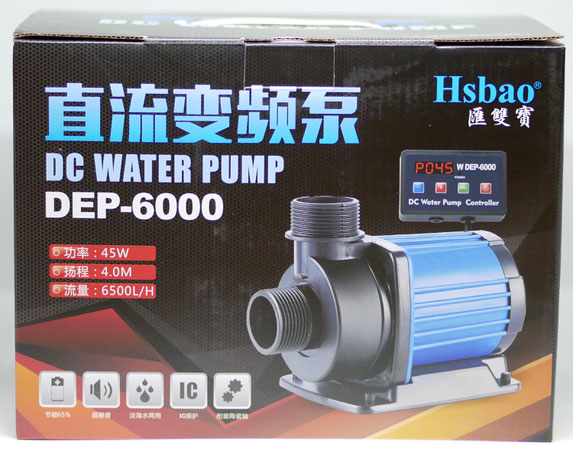

そこで、タイトルにも有る通りDEP-6000(6,500L/H)を使って出力絞りと流量と消費電力の関係を調べて見ました。

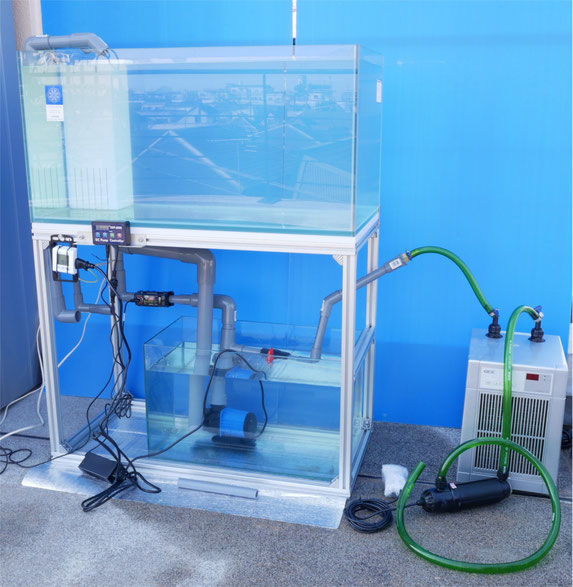

別の実験も同時進行で行いましたので、機器構成は以下写真の通りです。

VP25サイズの塩ビ配管を使って接続してます。右手にクーラーを接続しておりますが、手前のバルブを閉じてますので、全てがオーバーフロー管へと流れています。

では、早速実験動画を御覧ください。

結果です。

先日、DEP-10000の最高出力時の最大流量チェックをご報告させて頂きましたが、DEP-6000もVP-25サイズのオーバーフロー管を持つオーバーフロー水槽で使用すると型番の約半分の流量で有る約3,000L/H程度の最大流量となる事が確認出来ました。

＊配管分岐を使用してますので、直接オーバーフロー管と接続するともう少し流量が増える可能性も有りますので、追って実験の上報告させて頂きたいと思います。

もし総水量に対して１時間あたり10回の循環量を望むなら、総水量300L程度の水槽まで対応出来ることになりますし、１時間あたり6回の循環量を望むなら、総水量500L程度の水槽まで対応出来る事になります。

その他結果纏めはこちらをご覧下さい。

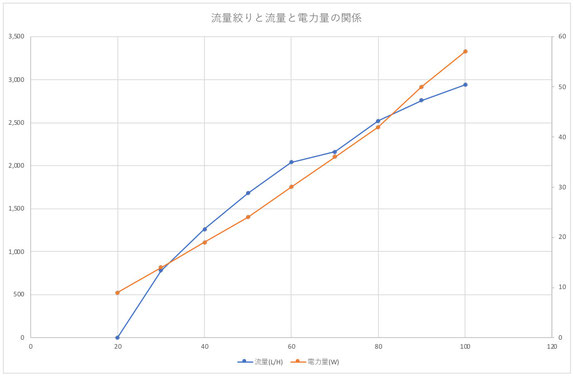

上の表では傾向が掴めませんのでグラフに纏め直しました。

オーバーフロー管先端流量０からフル出力まで、流量も消費電力量も比較的リニアな関係に有る事が判りました。

どれだけ絞れば何L／Hの流量が有るのかを推定するには、本HPで自宅水槽と近いポンプ・配管構成を確認し、そのポンプの最大流量を確認（実験値）。

その後に自身の水槽でオーバーフロー管先端で流れが0になる点の絞り値（％）を調べて、後は100%の流量と自宅水槽での0流量の２点を直線的に結べば、絞りと流量の関係式が求まると思います。


皆様良いアクアライフを！！
