DEP-4000用レッドシーリーファー用 逆止弁組込配管
何度か逆止弁組み込み済みオーバーフロー水槽用配管をご紹介させて頂いておりますが、今回はDEP-4000用配管に初めて組み込んだ配管を製作しましたので、ご紹介させて頂きます。
当社取扱いの逆止弁(チャッキ弁)はVP25用のみとなります。
普通に製作しているDEP-4000用配管はVP20で組んでおりますので、そのままでは逆止弁を組み込むことが出来ません。
![hsbao dcポンプ 直流ポンプ レッドシーリーファー用配管 DEP-4000](https://image.jimcdn.com/app/cms/image/transf/dimension=574x10000:format=jpg/path/s31e60725da36523a/image/i016093e016583306/version/1646462882/hsbao-dc%E3%83%9D%E3%83%B3%E3%83%97-%E7%9B%B4%E6%B5%81%E3%83%9D%E3%83%B3%E3%83%97-%E3%83%AC%E3%83%83%E3%83%89%E3%82%B7%E3%83%BC%E3%83%AA%E3%83%BC%E3%83%95%E3%82%A1%E3%83%BC%E7%94%A8%E9%85%8D%E7%AE%A1-dep-4000.jpg)
これが普段逆止弁無しで選んで頂いた際にお納めしている配管です。
ポンプとの接続は、VP20のTS継ぎ手ユニオンになっています。
この接続にする事で、メンテナンスの時に簡単に配管とポンプを切り離す事が出来ます。

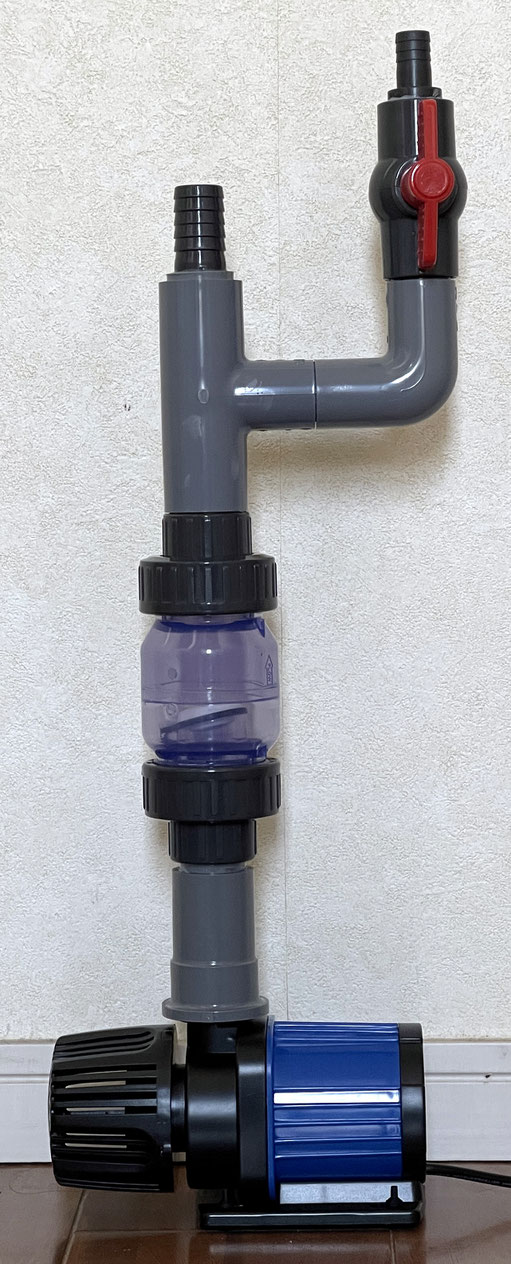

本製品はVP25の給水栓ソケットを使ってポンプと配管の接続を行っています。
給水栓ソケットの上に逆止弁が位置してますので、この場所で配管とポンプを切り離す事が出来ます。
また水槽へ繋がるホースコネクターは内径25mm用の太い物をセットしてありますので、魔改造Ⅲにも対応しています。
魔改造Ⅱと魔改造Ⅲを行って頂ければ、DEP-4000を使って頂いてもレッドシーリーファーナノやレッドシーリーファー170でも充分使って頂くことが出来ます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=511x10000:format=jpg/path/s31e60725da36523a/image/ief84880c82f06780/version/1646462202/image.jpg)

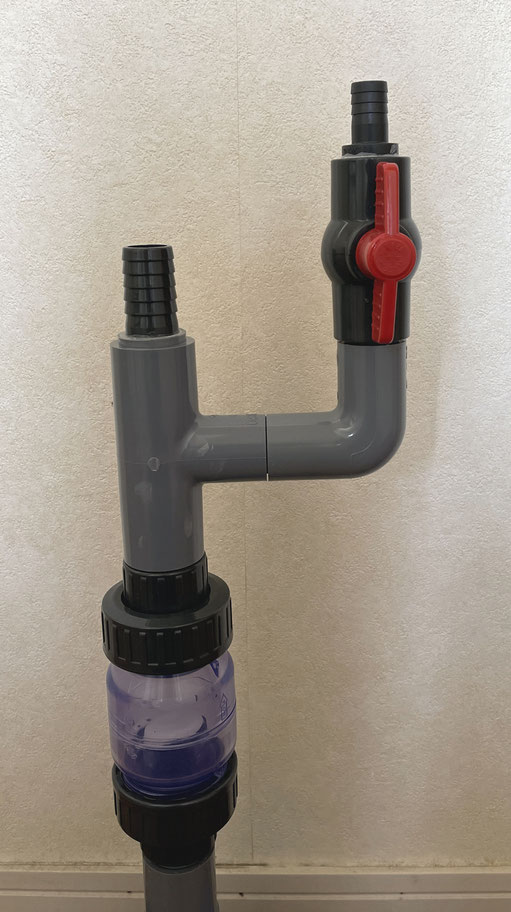

写真の構成は水槽側内径25mmホース接続、クーラー側内径16mm用になっていますが、
水槽側はホース内径16mm用のコネクターも選べますし、VP13と接続する時に簡単な内径19mm用のコネクターも選べます。
クーラー側は内径12mm,19mm用も選択可能です。
ご要望が有れば逆止弁の上に90度エルボも入れる事が出来ます。
